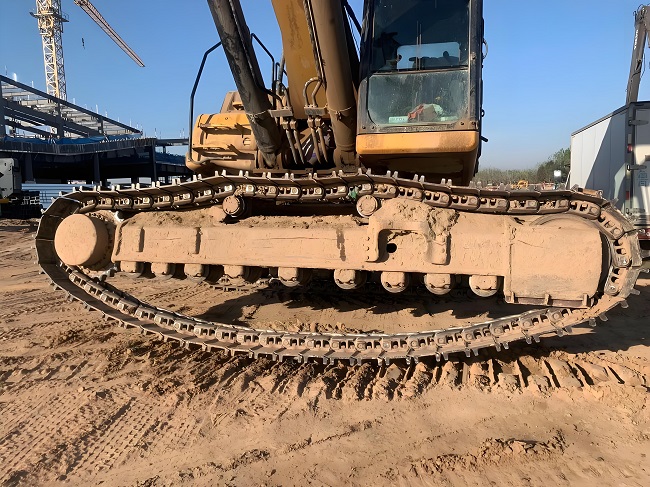

تعویض غلتک مسیر بیل مکانیکی

مراحل اصلی: جک ایمن ← کاهش فشار و جداسازی مسیر ← برداشتن غلتک قدیمی ← تمیز کردن سطح نصب ← نصب غلتک جدید و سفت کردن گشتاور مورب ← پر کردن گریس ← تنظیم مسیر ← عملیات آزمایشی

1. آماده سازی (اولویت ایمنی)

پارکینگ و تعطیلی

ماشین را روی زمین صاف و محکم پارک کنید. موتور را خاموش کنید، کلید را بردارید، برق را قطع کنید و ترمز دستی را فشار دهید تا سیستم حرکت قفل شود.

ابزار مورد نیاز

جک سنگین (20 تا 50 تن)، بلوک های چوبی، صفحات فولادی آچار سوکت، آچار ضربه ای، آچار گشتاور، میله مسی، کشنده (یدکی) پاک کننده، گریس، قفسه نخ، روان کننده، پارچه تمیزکننده

دستگاه را بالا ببر

صفحات فولادی را زیر تیر اصلی قاب مسیر در سمت جایگزین قرار دهید. جک عمودی برای تعلیق کامل مسیر و تخلیه غلتک. مسیر دیگر را محکم ببندید تا دستگاه ثابت بماند.

کاهش فشار مسیر (بحرانی)

نوک گریس یا فیش فشار سیلندر کشش را پیدا کنید، آن را 1/4 تا 1/2 دور به آرامی شل کنید تا فشار آزاد شود. برای جلوگیری از بیرون ریختن گریس با فشار بالا، پیچ را به طور کامل باز نکنید. صفحات مسیر را بعد از شل شدن باز کنید تا غلتک کاملاً جدا شود.

2. غلتک مسیر قدیمی را بردارید

گل و لای و سنگ ریزه اطراف غلتک را پاک کنید تا پیچ های ثابت نمایان شود. پیچ ها را به صورت مورب با آچار ضربه ای یا سوکتی باز کنید. برای جلوگیری از افتادن ناگهانی، 2 تا 3 پیچ را رزرو کنید. روی پیچ و مهره های گرفته شده، ضد زنگ اسپری کنید و 10 تا 20 دقیقه قبل از شل شدن صبر کنید. برای جلوگیری از آسیب دیدن نخ، چرخش را مجبور نکنید.

پیچ های باقی مانده را به طور متناوب و به آرامی باز کنید. برای جلوگیری از صدمات ناشی از سقوط، غلتک را با یک میله نگه دارید. با یک میله مسی به آرامی به سمت غلتک ضربه بزنید یا از یک کشنده برای غلتک های گیر کرده استفاده کنید. هرگز به مهر و موم ها و موقعیت های یاتاقان ضربه نزنید یا با پتک ضربه محکمی نزنید.

3. New Track Roller را نصب کنید

سطح نصب و سوراخ های پیچ و مهره را با پاک کننده کاملا تمیز کنید، لکه های روغن، ضایعات فلزی و سوراخ ها را از بین ببرید تا از استرس ناهموار و نشت روغن جلوگیری کنید.

مشخصات مدل از جمله قطر شفت، گام پیچ و عرض را برای اطمینان از سازگاری بررسی کنید. سوراخ های نصب را با کمک میله تراز کنید. در صورت بروز مشکل در موقعیت یابی، 1-2 پیچ راهنما را وارد کنید.

برای ضد شل شدن، ضد زنگ و کنترل دقیق گشتاور، یک لایه نازک گریس یا قفل رزوه روی رزوه های پیچ بمالید. پیچ ها را به طور مساوی در 2 تا 3 دور به صورت مورب سفت کنید، سپس با گشتاور استاندارد مشخص شده در دفترچه راهنما ببندید. گشتاور معمول: 80-120N·m برای مینی بیل مکانیکی، 150-250N·m برای بیل مکانیکی بزرگ.

روان کننده مخصوص را از طریق فیتینگ گریس به داخل حفره غلتکی تزریق کنید تا زمانی که گریس تازه کمی از لبه مهر و موم به هوای خروجی و روانکاری کامل سرریز شود.

4. بازنشانی و راه اندازی

برای تنظیم کشش مسیر، دوشاخه فشارشکن را سفت کنید و گریس تزریق کنید. افتادگی استاندارد قسمت میانی مسیر بالایی: 20-40 میلی متر. شلی بیش از حد باعث خروج از ریل می شود در حالی که کشش بیش از حد باعث تسریع سایش می شود.

دستگاه را پایین بیاورید و موتور را روشن کنید. مسیر معلق را با سرعت کم به مدت 3-5 دقیقه اجرا کنید. سر و صدای غیرعادی، چرخش صاف و نشت روغن در مهر و موم ها را بررسی کنید. به آرامی برای 5-10 متر رانندگی کنید، گشتاور پیچ، دمای غلتک و کشش مسیر را دوباره بررسی کنید تا وضعیت عادی را تأیید کنید.

5. اشتباهات و تابوهای رایج

جدا کردن بدون جک: کشش مسیر ممکن است پیچ‌ها را بشکند و غلتک‌ها را خارج کند

گشتاور یا دنباله سفت شدن نامناسب: باعث سایش غیرعادی، نشت روغن و شل شدن پیچ و مهره می شود.

مهر و موم و یاتاقان های ضربه ای: به ساختار آب بندی آسیب می رساند که منجر به نشت زودرس می شود

پر کردن ناکافی گریس: منجر به سایش سریع بلبرینگ و کاهش عمر مفید می شود.
